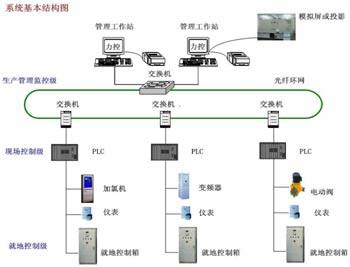

污水處理的工藝方法一般有氧化溝法﹑SBR法﹑鼓風曝氣法﹑AB法﹑A2O法等，由力控監控組態軟件組成的系統可有效地針對以上工藝制定相應的控制方案，該系統由生產管理監控級﹑現場控制級、就地控制級三層網絡結構組成，系統具備在線監測、數據采集顯示、遠程自動控制、網絡通訊、檢測數據分析管理、系統監測及故障報警等功能。典型的污水處理系統拓撲圖見下：
生產管理監控級用于監控全廠的整體生產過程，采用雙機冗余系統，通過光纖環網集中管理污水處理廠各工藝流程段，可進行系統功能組態、監控報警、連鎖控制、參數修改設置、報表生成、曲線查詢等功能。
現場控制級分若干個PLC子站，分別對廠內設備及監控點進行控制﹑監測，采集信號并將有關污水處理廠的運行情況上傳至生產管理監控級。
就地控制級為現場控制箱，就地控制設備。
力控典型應用：

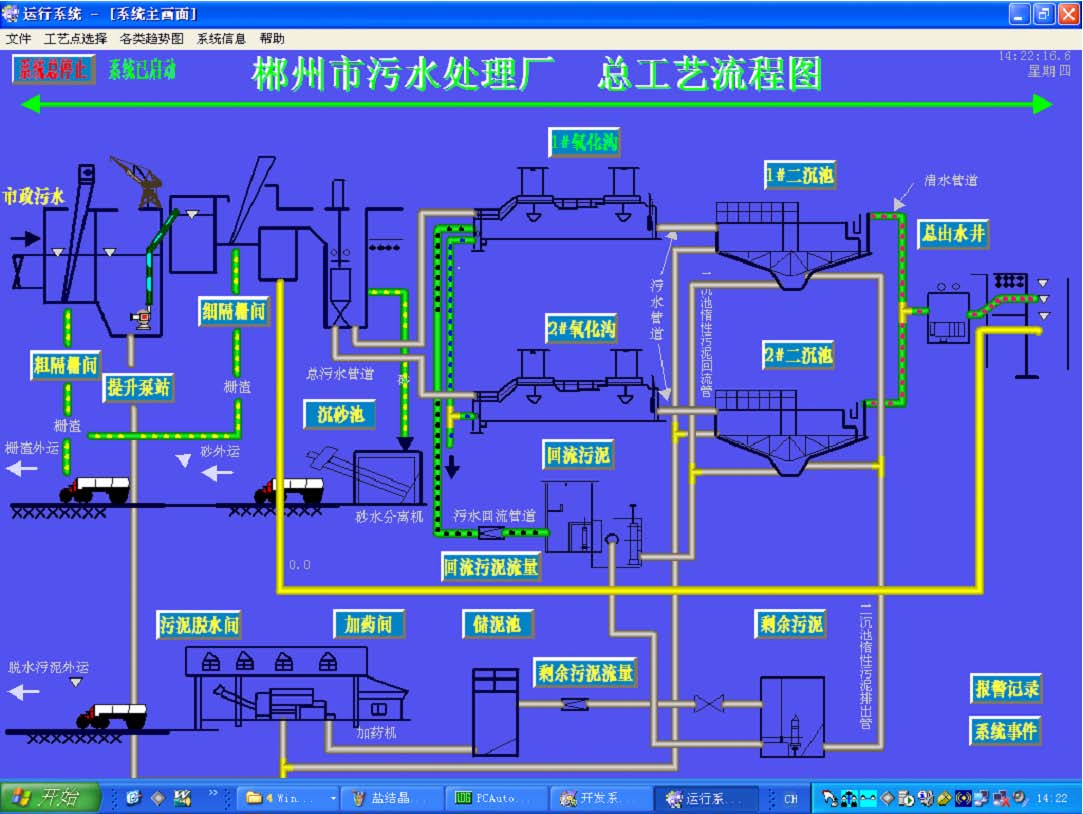

該系統PLC選用Omron公司的CS1系列PLC，通過Control-Link總線和力控監控組態軟件進行數據交換。有兩套力控監控組態軟件參與監控系統，組成的系統建設有多幅實時監控畫面，包括系統總貌、提升泵站與除砂池、1#氧化溝、2#氧化溝、二沉池、泥路、加藥脫水間等，通過指示燈表明設備運行狀態，整個軟件界面呈樹狀排列，查閱、操作簡便。
該系統大大降低了工人的勞動強度，提高了管理水平。
